Виды велосипедных втулок и их компоненты

Классификация втулок

Существуют два вида втулок – передняя и задняя. Передняя проще устроена и не подвергается таким нагрузкам, как задняя, особенно если на велосипеде установлена вилка с амортизатором. Задняя втулка служит для передачи вращающего момента от педалей к заднему колесу, от неё зависят динамические характеристики байка, поэтому дальше речь пойдёт именно о ней.

Велосипедные втулки различаются по материалу, из которого они изготовлены, а также внутреннему устройству. Обычно они состоят из оси, ступицы с фланцами, к которым крепятся спицы, и подшипников. Различают следующие виды втулок для заднего колеса:

• Трещоточные, в которых набор звёздочек объединён с храповым механизмом в единое целое. Такие втулки часто ставятся на велосипеды нижнего ценового сегмента.
• Кассетные, в которых набор задних звёзд устанавливается на специальный барабан с помощью шлицевого соединения.
• Планетарные с внутренним переключением передач, в которых шестерёнки расположены внутри корпуса самой втулки. Они имеют высокий вес и стоимость, но надёжны и практически не требуют технического обслуживания.

Втулка задняя кассетная Novatec d042sb-ss

Первые два типа получили наибольшее распространение, а планетарные остаются скорее экзотикой, хотя довольно часто используются в ситибайках.

Втулки с трещоткой дешевле, но менее надёжны и считаются устаревшими, поэтому лучше выбрать вариант с кассетой.

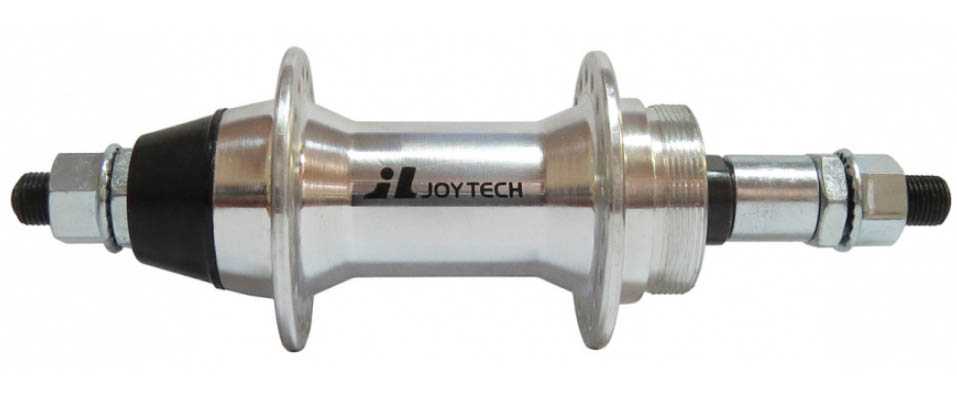

Втулка задняя JOY TECH 434 под трещотку

Подшипники

Важным фактором, на который следует обратить внимание при выборе втулки, является тип подшипников, установленных в них. Наиболее распространённым видом остаются насыпные шарикоподшипники, но более надёжны промышленные подшипники в картриджах

В первом случае на оси велосипеда крепятся конусные гайки, которые прижимают шарики к чашкам, конструктивно являющимся частью корпуса самой втулки. Узлы с такими подшипниками легко обслуживать и ремонтировать, но они быстро засоряются.

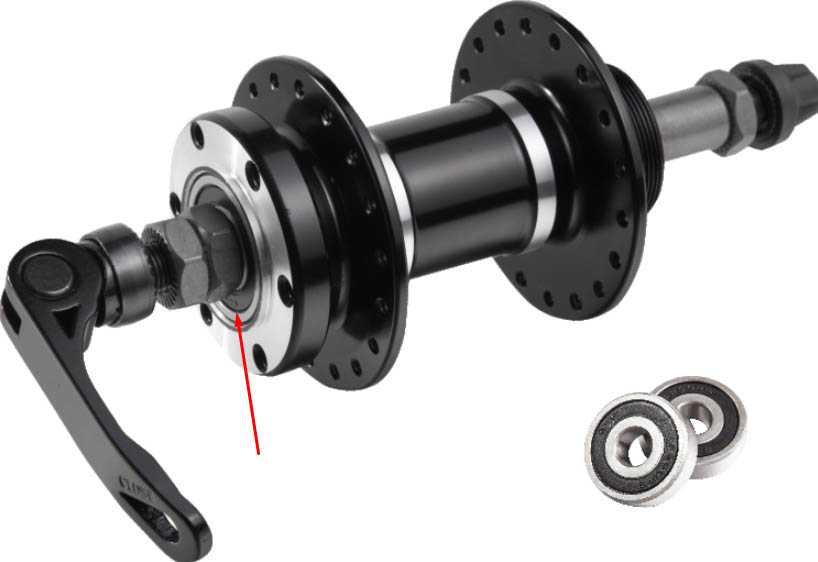

Подшипник промышленный R8RS задней втулки КТ-155

В изделиях на промышленных подшипниках шарики в кассете запрессованы прямо в ступицу. Они отлично подходят для спортивного велосипеда, так как имеют больший коэффициент полезного действия и лучшую защиту от грязи. Другим преимуществом втулок на промподшипниках является то, что они не требуют регулировки осевого зазора и частой смазки, но разобрать их довольно трудно.

Корпус втулки

Как правило, корпусом втулки является ступица колеса. Она имеет фланцы, на которых крепятся спицы, причём из-за наличия на заднем колесе набора звёздочек спицы имеют с одной стороны немного меньшую длину. У втулок с насыпными подшипниками внутренняя поверхность имеет дорожки, по которым двигаются шарики.

Задняя ось

Задняя ось велосипеда представляет собой жёстко зафиксированный в дропаутах стержень с резьбой, который не передаёт крутящий момент, но при этом несёт основную нагрузку при движении велосипеда. Она обычно изготавливается из стали, титанового или алюминиевого сплава, и является неотъемлемым конструктивным элементом втулки.

В зависимости от типа крепления оси могут быть полыми или цельными. Полые используются вместе с эксцентриковыми стяжками, облегчающими установку и демонтаж колеса. Такие оси имеют большую жёсткость и меньший вес.

Эксцентриковые зажимы

Ещё одним способом крепления колеса является фиксация его оси в перьях рамы специальными гайками. Для рамы с горизонтальными дропаутами больше подойдёт ось на гайках из-за более надёжного и прочного крепления колеса.

Ось втулки задняя Quando KT-262R 175mm на гайках

В некоторых моделях горного велосипеда, а также байков для циклокросса, используются сквозные оси (thru axle), один из концов которых имеет резьбу. Такие оси являются частью конструкции рамы и обычно поставляются вместе с ней.

Толщина задней оси зависит от типа велосипеда, а её длина определяется расстоянием между дропаутами перьев рамы. В некоторых моделях втулок диаметр может меняться с помощью специальных переходников. Обычно применяются такие оси (первое число – диаметр, а второе – длина):

• 10×135 мм – используются в большинстве современных велосипедов;
• 10×130 мм – устанавливаются на шоссейные велосипеды;
• 12×150 мм – велосипедные оси для даунхилла и фри-райда;
• 10×170 мм – такие оси ставятся на фэт-байки;
• 10×120 мм – подходит для скоростного трекового велосипеда.

На велосипедах для экстремального спорта High End уровня могут использоваться специальные оси увеличенной толщины, которые обладают повышенной прочностью.

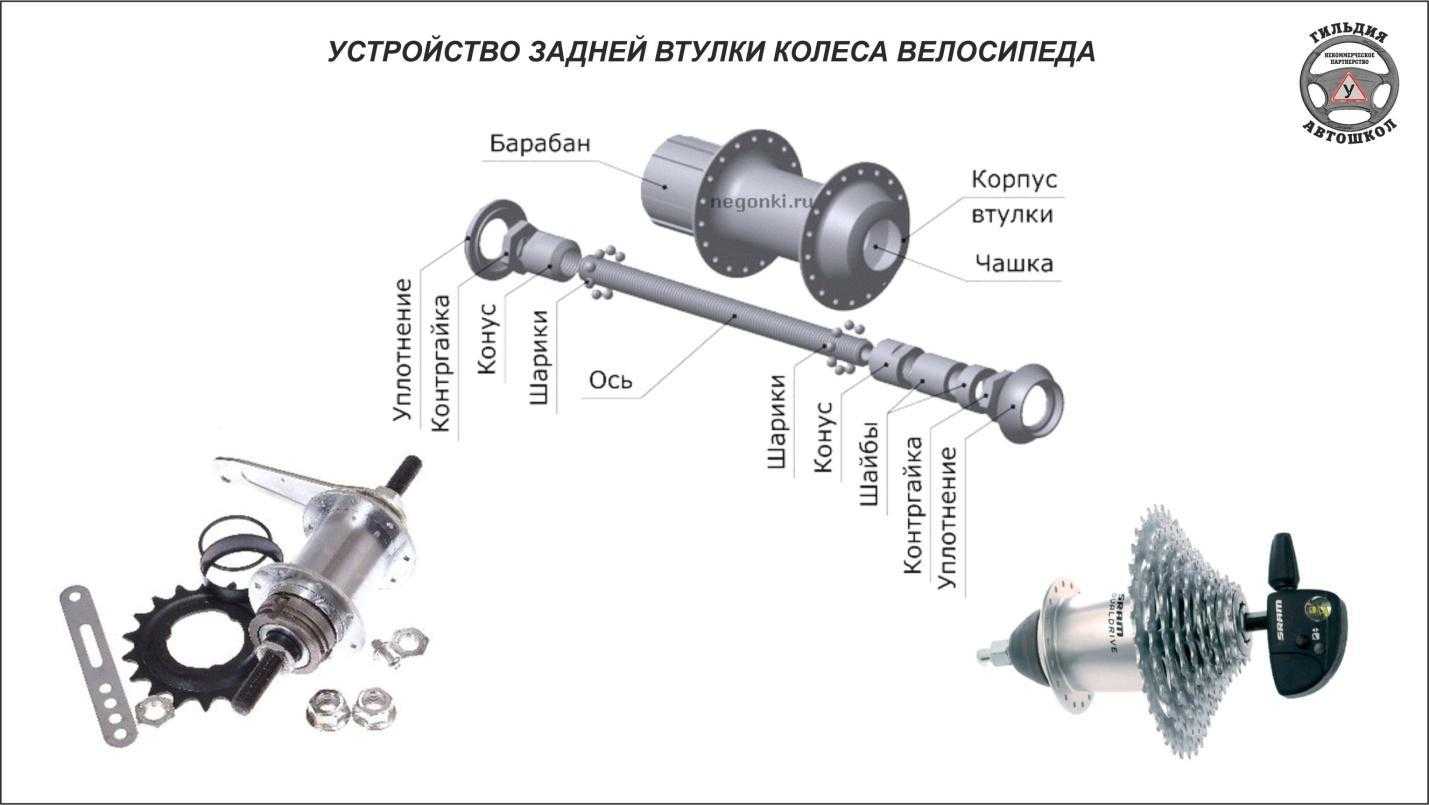

Устройство велосипедных втулок

Механизмы такого типа впервые появились именно на велосипедах. В основе работы втулки лежат подшипники качения — шариковые детали для передачи крутящего момента от оси на корпус втулки и вращения колеса. Распространение получили три основных типа подшипников качения — шариковая насыпь, сепараторные и закрытые (промышленные).

Классическим и универсальным устройством обладает передняя втулка:

• ось колеса с креплениями к дропаутам;
• подшипники;
• защитные вставки — пыльники;
• корпус;
• наружные крепления под спицы.

Конструкция идентична на велосипедах любого типа, начиная от стандартных дорожных моделей и заканчивая скоростными велосипедами специального назначения. Разумеется, что при схожести общего строения втулки будут различаться между собой по материалу, весу, прочности, степени защиты и ходовому ресурсу.

Втулки на передние колеса легче и проще, чем на задние. Это связано с меньшей динамической нагрузкой на переднюю часть велосипеда. Кроме этого, сложность заднего механизма по сравнению с передним связана с наличием свободного хода. Он устанавливается на всех велосипедах, кроме fix-байков. Также перед легче перебирать своими руками.

Какими бывают корпуса втулок велосипеда? По типу производства они разделяются на:

• литые,
• штампованные,
• точеные.

По сравнению с точеными и штампованными (прокатными), литые втулки обладают низким запасом прочности, а также чуть уступают им по весу. Однако при грамотной эксплуатации и своевременном обслуживании они также могут прослужить достаточно долго без расспицовки колес. Применяемые материалы — алюминиевые сплавы для литья и точки, сталь используют в штамповке. Ось изготавливается из стали, алюминия и реже — из титана.

На большинство втулок велосипедов устанавливают конусные подшипники с радиальным упором. Деталь крепится таким образом:

1. На ось навинчивается конус.
2. Сверху на корпус насаживается подшипник.
3. Внешняя часть плотно прилегает к корпусу втулки.

Подшипники такого типа получили распространение благодаря высокому ходовому ресурсу возможности перебрать и отрегулировать по мере износа. Некоторые модели горных и шоссейных велосипедов оснащаются радиальными пром-подшипниками. В сравнении с классическими открытыми шариковыми системами прома не требуют разборки и просты в установке. За счет меньшего сопротивления качению и более высокого КПД эти подшипники значительно увеличивают ходовой ресурс втулки.

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения представляют собой две сопряженные детали с канавками, в которые вставляются тела качения – шарики. Их равномерное распределение позволяет максимально снизить трение в узле и, соответственно, продлить срок службы всего подшипника. Фиксацию положения шариков обеспечивают специальные перегородки – сепараторы. Простые детали без перегородок потребуют более частой регулировки.

Сепарированный шариковый подшипник

Используются на велосипеде в подвижных узлах, где требуется высокая стойкость к нагрузкам на истирание и давление и не допускается проскок – рулевая колонка, втулки, каретка. Могут устанавливаться и в сложных механизмах – шарнирные узлы амортизатора и ролики переключателя.

Подшипники скольжения – бесшариковые детали. Представляют собой два элемента, вращение которые происходит относительно друг друга по касательной. Материалы для изготовления – бронза, стальные сплавы, металлопласты и все, которые имеют низкий коэффициент трения.

По сравнению с подшипниками качения менее стойкие к истиранию, так как две детали взаимодействуют друг с другом напрямую. Износ провоцирует появление зазора, который вызывает люфт. Из-за этого чаще требуется периодическая замена всего узла или изношенных компонентов, а также регулировка.

Данный вид используется в кареточных узлах бюджетных моделей, на роликах переключателей

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Первые – насыпные подшипники – детали открытого типа. Представлены чашкой, в которой по желобку распределены шарики, зафиксированные при помощи конусной гайки. Корпус прессуется непосредственно в саму деталь – рулевую колонку или кареточный стакан.

Пром подшипники – закрытые детали, целиком вставляются в подвижный узел. В этом их принципиальное отличие от насыпных. Система защищена от попадания влаги и грязи, благодаря чему срок службы дольше по сравнению с конус-чашечными конструкциями.

Преимущества подшипников качения насыпного типа:

• простота съема и установки;
• можно отрегулировать в полевых условиях;
• допустимо менять компоненты по отдельности.

К недостаткам относятся частая настройка и необходимость очищать от попавшей пыли и грязи.

Пром подшипники не требуют регулировки, смазки и чистки. Расположение шариков, количество смазывающего материала в закрытом корпусе сохраняются постоянными. Внутрь картриджа не попадает вода и абразив.

Промы ставятся на велосипеды для агрессивной езды

Тем не менее, если подшипник износился, его понадобится заменить целиком. Вдали от цивилизации сделать это проблематично. Цена «промов» существенно выше по сравнению со стоимостью на насыпные.

Отдельно стоит отметить керамические и керамо-металлические подшипники. Они полностью или частично выполнены из керамики, благодаря чему стойкость к коррозии у них выше по сравнению с металлическими аналогами. Кроме этого, они лучше выдерживают температурные перепады. Детали этого типа устанавливают на велосипеды высокого класса.

Наиболее частые проблемы и пути их устранения

Люфт

Если контргайки втулки недостаточно сильно затянуты, то во время вращения колеса возникают биения задней оси о подшипники. В результате на дорожках конусов появляются каверны, а шарики деформируются. Если люфт не устранить вовремя, то на конусах и внутренней поверхности втулки образуются сколы. В особо запущенных случаях шарики могут даже выскочить с дорожек и начать вращаться внутри втулки, стачивая ось и разрушая ступицу, тогда придётся заменить весь узел и переспицевать колесо.

Чтобы избежать люфта, необходимо правильно настроить конусы. Для этого нужно постепенно затягивать конусную гайку, стараясь найти такое состояние, в котором колесо свободно вращается без возникновения биений. Когда правильная позиция найдена, следует зафиксировать конус контргайкой. При законтривании конуса ось часто начинает вращаться, и верное положение теряется, поэтому можно зажать правый конец оси в тиски.

Перетяжка конуса

Эта ситуация обратна предыдущей: конусные гайки затянуты слишком сильно, что вызывает во втулке чрезмерное трение, и колесо теряет накат. В таком случае также требуется регулировка конусов, и все действия аналогичны вышеописанным.

Поломка или искривление оси

Ещё одной часто возникающей проблемой является искривление оси или нарушение её целостности, вызванные некачественными материалами, применяемыми при их изготовлении, либо конструктивными особенностями самой втулки. Такие поломки свойственны в основном втулкам с трещоткой, так как у них опорные подшипники находятся слишком далеко от точки крепления оси в дропаутах перьев рамы. В результате возникает слишком большой рычаг, и при увеличении нагрузки ось приходит в негодность.

Сломанная задняя ось велосипеда

К сожалению, если ось сломалась или погнулась, то придётся поставить новую, так как они не поддаются восстановлению. Хорошая новость заключается в том, что оси стоят недорого, и их легко заменить. Следует учесть, что производители используют различную резьбу, а конусы могут отличаться по размеру и полноте. Поэтому во время похода в магазин лучше захватить их с собой, чтобы не ошибиться при покупке замены и выбрать то изделие, которое подходит именно к вашей втулке.

Хруст или шум внутри втулки

Шумы, скрип и хруст сигнализируют о том, что вашей втулке пора пройти техобслуживание. И сделать это следует как можно скорее, иначе всё может закончиться очень плачевно. Для начала следует разобрать втулку, поменять смазку и проверить детали на наличие дефектов. Испорченные компоненты нужно заменить. Если после всего этого проблема осталась, то стоит проконсультироваться у специалиста. Возможно, что она возникла из-за низкого качества самой втулки, и придётся ставить новую.

Задняя втулка велосипеда является очень важным и часто недооценённым элементом велосипеда, а её ось подвергается увеличенным нагрузкам. Песок, грязь, микроскопические обломки и пыль обладают абразивными свойствами, разрушающими металл. Поломки механической части заднего колеса требуют дорогостоящего ремонта или даже замены всего узла, поэтому своевременное и правильное техническое обслуживание втулки существенно продлит жизнь вашего байка и поможет избежать ненужных трат.

Промподшипники во втулках велосипеда, их плюсы и минусы

Втулка является одним из основных элементов велосипеда, т.к. именно она соединяет колесо с неподвижной рамой и обеспечивает возможность передвижения. А там, где есть необходимость надежно зафиксировать и поддержать работоспособность вращающихся узлов, обязательно применяются подшипники.

В современных велосипедных втулках, как правило, используются подшипники качения, в которых в качестве рабочего элемента вставляются тонкие цилиндрические ролики (игольчатые подшипники), либо шарики (шариковые подшипники). Ввиду простоты исполнения и более демократичной стоимости последние получили набольшее распространение.

Шариковые подшипники по своей конструкции можно разделить на насыпные, которые свободно разбираются, и промышленные, изготавливаемые в виде единого неразъемного картриджа. Насыпные подшипники состоят из двух основных элементов – чаши и затягивающегося конуса, между которыми расположены шарики. Такие изделия легко обслуживать и ремонтировать, при этом детали возможно заменить по отдельности. Промышленные же подшипники разобрать не получится – они подбираются по размеру посадочного места во втулке и при необходимости заменяются целиком.

Рассмотрим основные достоинства и недостатки промышленных подшипников в сравнении с насыпными.

Критерии выбора втулки для велосипеда

На сегодня рынок велосипедных запчастей предлагает нам огромный выбор втулок. Остановимся подробнее на каждом из критериев выбора втулки.

Расположение на байке

Передняя втулка с эксцентриковым зажимом.

На переднем колесе байка располагается передняя втулка. Она имеет простейшую конструкцию. Это обусловлено тем, что деталь выполняет единственную функцию – вращение колеса. В обыкновенном велосипеде передняя втулка имеет цилиндрический корпус. На фланцах, расположенных по его торцам, имеются отверстия, в которые . В корпусе втулки имеются подшипниковые узлы и ось.

Задняя втулка.

В отличие от передней, задняя втулка, которая находится на заднем же колесе, устроена сложнее. Это объясняется тем, что она, помимо функции вращения, выполняет роль основания под трещотку или кассету. В многоскоростных байках помимо устаревших морально резьбовых втулок, в которых храповый механизм и трещотка навинчиваются на втулку, повсеместно используются усовершенствованные барабанные виды. В этой разновидности деталей храповый механизм является составной частью веловтулки, тогда как кассета по сути является просто набором звезд.

Тип крепления

Колесо держится на байке благодаря тому, что осевые концы веловтулки заведены в отверстия перьев рамы и закреплены впоследствии. Наиболее распространены следующие варианты крепления:

• эксцентриковые, не требующие дополнительных инструментов для монтажа и демонтажа колеса;
• гаечные из расчета 2 гайки на одну втулку, наиболее дешевый тип веловтулок для установки и снятия колес в этом случае требуется гаечный ключ.

Shimano Center Lock.

Что касается горных байков, то на них помимо обыкновенных веловтулок используют и дисковые, рассчитанные на последующий монтаж ротора дисковых тормозов. В настоящее время существует 2 основных стандарта роторного крепления: шлицевое Shimano Center Lock, снабженное стопорным кольцом, и ISO, устанавливаемое с помощью 6 болтов. Качественные mtb велосипеды высокого и среднего ценового сегмента зачастую снабжены веловтулками с двойными контактными либо лабиринтными уплотнениями для минимальной сопротивляемости вращению колеса. Однако. Минусом такого варианта уплотнения является пониженная грязе- и водозащита.

Вид подшипника

Насыпной подшипник.

Велосипедные втулки снабжаются подшипниками 2 видов. В первом случае это насыпные подшипники. Они имеют форму конуса, закрепленного на колесной оси, и металлической чашки, входящей в корпус втулки. Между которыми «катаются» подшипники.

Подшипник с пыльником.

Составляющими частями второго варианта промподшипника являются внутренняя и внешняя обойма, шарики, сепаратор и пыльник. На каждую втулку приходится по 2 таких подшипника. Пыльник плотно закрывают подшипники, поэтому втулка не нуждается в частом обслуживании. А совершенство конструкции обеспечивает простоту монтажа и замены деталей. Последний вариант веловтулки более универсален. Он подойдет для практически любого варианта езды. Пожалуй, единственным ее изъяном можно назвать дороговизну. Впрочем, и она вполне оправдана высоким качеством и эксплуатационными характеристиками.

Число спиц

Существует прямая зависимость между числом спиц во втулке и надежностью колеса, а также его весом. На рынке велозапчастей сегодня можно встретить втулки на количество спиц от 12 до 48. Наибольшей популярностью у опытных велосипедистов пользуются модели под 32 и 36 спиц.

Фирма-производитель

Shimano Deore LX.

Shimano по праву считается мировым лидером по производству веловтулок в среднем ценовом сегменте. Основным отличием продукции этой фирмы являются упорно-радиальные подшипники качения и доступная благодаря ним опция регулировки веловтулок в ходе износа и ремонтопригодность. Визитной карточкой веловтулок Shimano является нестандартный способ бесфланцевого закрепления спиц. По мнению большинства велосипедистов, наилучшим отношением стоимость/качество в линейке данного бренда обладает Deore LX. Более бюджетным вариантом для желающих сэкономить будет Alivio. Заднюю втулку этой модели можно приобрести за 15 у. е., а переднюю – за 10 у. е.

Novatec D362.

Внимания велолюбителей заслуживают и втулки для байков тайваньской фирмы Novatec. Будучи новичком на рынке велозапчастей, этот бренд, между тем, уверенно завоевывает авторитет благодаря доступной цене и достойному качеству продукции. Под данным брендом выпускаются разнообразные с точки зрения дизайна и функционала веловтулки. В дорогом ценовом сегменте втулки для дорогих спортивных велосипедов производят такие компании, как Chris King, Hope, DT Swiss и Tune.

Как выбрать втулку

Определить, что это закрепительная втулка шарикоподшипника, можно по букве «Н» в обозначении. Однако следует понимать, что в номенклатуре детали вы не сможете прочитать диаметр стержня, то есть посадочный. Две последние цифры обозначают номинальный d конического отверстия, и оно должен быть таким же, как d отверстия подшипника.

Помимо запчастей закрепительного типа, есть стяжные — AH и AHX. Их используют для монтажа шарикоподшипников с коническим просветом на цилиндрических шейках ступенчатых стержней. В зависимости от их габаритов, размеры закрепительного элемента могут быть дюймовыми или метрическими.

Чтобы не ошибиться с выбором втулки, лучше доверить это опытным мастерам. Специалисты российских компаний точно и оперативно подберут нужные вам запчасти или их заменители. Обратившись к крупному производителю, клиент получает качественный товар по доступной цене.

Shimano GR500

​Фото:https://beru.ru/

Первый в списке представитель японской компании, известной на весь мир. Прочнейшая основа shimano gr500, выполненная из высококачественного алюминиевого сплава, позволяет выдерживать предельные нагрузки. Поэтому нередко велосипедисты применяют эти платформы для экстремальных дисциплин. Превосходная устойчивость обусловлена немного вогнутой плоскостью топталки, дополненной комплектом регулируемых шипов. Отличное качество оси педали shimano pd gr500 позволяет выдерживать нагрузки гоночных режимов, или массу наездника до 150 кг, что недостижимо для большинства более простых моделей. Применение глухих подшипников также придает надежности. Конструкция не предусматривает сервисного обслуживания, но это и не нужно. Срок эксплуатации вставок достигает 5 – 7 лет.

Shimano GR500

Разновидности креплений на раму

Крепления разделяются на 3 вида:

Эксцентрики (чаще всего встречаются на скоростных байках, фиксация пружины происходит с помощью рычага и зажимной гайки);

• Гайковые (монтируются на недорогих моделях, крепится ось на дропауты с помощью двух гаек);
• Шлицевые (похожи на гайковые, но накладка на ось идет шлицевая).

Эксцентрики выходят на первое место по удобству, а скорость демонтажа колес происходит за считанные минуты. Механизм достаточно крепкий, но такое крепление не для агрессивной езды.

Для экстремальных ездоков были созданы крепления гибриды — эксцентрик гайка. Ось закрепляется на дропауту с правой стороны с помощью гаек, а с левой стороны с помощью рычага зажимается. То есть нужно проделать следующее:

1. Через весь корпус втулки и рычага крепления нужно продеть ось;
2. Закрутить резьбу на вилку или заднее перо;
3. Гайка крепится сверху;
4. А зафиксированный эксцентрик нужно зажать рычагом.

Эти манипуляции дадут нам надежно закрепленное колесо, которое не потеряет своих качеств, при экстремально быстрой езде по неровным дорогам.

Замена подшипников колесных втулок

Втулка – не просто ось вращения колеса. Без встроенного шарнирного механизма усилия на нее передавались бы неравномерно, а велосипед бы не смог двигаться. Те же признаки проявляются, когда подшипники изношены.

Разобрать втулку так же просто, как вилку. Для заднего колеса процедура будет чуть сложнее, чем для переднего, так как понадобится сначала снять кассету со звездочками. На односкоростном велосипеде демонтируется стопорное колечко и сама звездочка.

В общем случае разборка выглядит следующим образом: 1. Снять колеса с дропаутов.

2. Демонтировать звезды с помощью кассетного съемника и хлыста-фиксатора. На синглспиде разомкнуть стопор отверткой или специальным разжимом.

3. Ключом на 15 открутить крепежные гайки. Для втулки заднего колеса откручивается гайка с противоположной звездам стороны.

4. Вытащить шайбы и подшипниковые узлы. Насыпные перебираются, промышленные меняются на новые.

5. Очистить детали и поменять поврежденные компоненты.

6. Вытащить оси, протереть внутренние полости втулок.

Собрать в обратном порядке

Важно правильно поставить подшипники и запрессовать конусы, так же, как это было до разборки. Ни в коем случае не допускать перекосов, детали должны ровно становиться на свои законные места

При переборке не желательно менять их местами. Это грозит люфтами и ухудшением хода колеса.

Новые подшипники заранее подбираются по старым – они должны быть такими же, какие стояли и до ремонта. Смазка – ключевой момент переборки и замены (в случае с «насыпью»). При установке «промов» сам узел смазывать не нужно, только внутренние полости втулки и ось. После монтажа проверяем работоспособность колес: плавный ход без люфта и зажимов говорит о том, что детали установлены правильно.

Как подобрать втулку для велосипеда?

1) Тип крепления

Под гайки (рисунок слева), один из самых надежных способов креплений, но требует инструмента при снятии колес.

Под эксцентрик (картинка по центру), более удобный тип крепления, позволяет быстро и легко снимать колеса без помощи инструмента.

Полая ось (картинка справа). Так же не требует инструмента для снятия колес, но есть модели которые могут откручиваться шестигранником. Данные шестигранники есть почти во всех мультитулах которые рекомендуется иметь любому велосипедисту так же как запасную камеру и насос.

2) Количесвто отверстий

Далее следует определиться с количеством отверстий для спиц. Самые распространенные 28/32/36.

Количество отверстий втулки должно совпадать с количеством отверстий обода.

3) Тип подшипника

Далее определись желаемый тип подшипника:

Насыпные (картинка слева), используются в большинстве бюджетных втулок. Настройка данных подшипников сложна для неопытных велосипедистов, но является очень точной относительно люфт/накат. Так же данный тип подшипников устойчив к боковым типам нагрузок и достаточно ремонтопригоден. (SHIMANO во всех своих втулках использует данный тип подшипников, даже в самых дорогих и предназначенных для экстремального катания).

Промподшипник (картинка справа). Главное преимущество данного типа подшипника это отличный накат, тишина и простота обслуживания. Не требуется сложных настроек. Отличная защита от воды и грязи.

4) Тип тормоза

Дисковый тормоз под 6 болтов, позволяет установить тормозной ротор на 6 болтов. Крепление на обычные болты под шестигранник или торкс. (Крайне редко встречаются крепления под 3 и 4 болта, в России практически не используются)

Center Lock (35 мм.) и Center Lock Oversize (47 мм.) Данная разработка крепления принадлежит компании SHIMANO. Вес конструкции меньше чем у крепления на 6 болтов, но для установки требуется спец. ключ, такой же как и для установки кассеты велосипеда. Так же в случае где применяется гайка с внешними шлицами подойдет съемник каретки для HollowTech 2.

Ножной тормоз. Сам механизм тормоза встроен во втулку и приводится в действие небольшим вращением педалей назад.

5) Тип трансмиссии

Следующим шагом определяем тип трансмиссии втулки.

Кассета. Позволяет выбирать различные комбинации передаточного числа в широком диапазоне, количество передач может достигать 12, отсутствует механизм вращения колеса, за счет этого имеет малый вес, крепление осуществляется прижимной гайкой, а сама кассета надевается на барабан втулки на шлицы.

Трещетка. Внешне аналогична кассете, крепление осуществляется на резьбу втулки, имеет механизм вращения колеса, но из-за этого и больший вес. На данный момент количество передач достигает всего 9. Используется в низком ценовом сегменте.

Планетарные втулки. Механизм переключения находится внутри самой втулки и очень надежно защищен от грязи. Такие втулки почти не требуют обслуживания. Так же преимуществом является возможность переключения передач на месте. Устанавливаются в основном на городские велосипеды. Но имеют большой вес и стоимость.

Так же потребуется уточнить физический размер OLD. Это размер расстояния между дропаутами, на некоторых рамах и вилках может отличаться в зависимости от модификации.

Источник

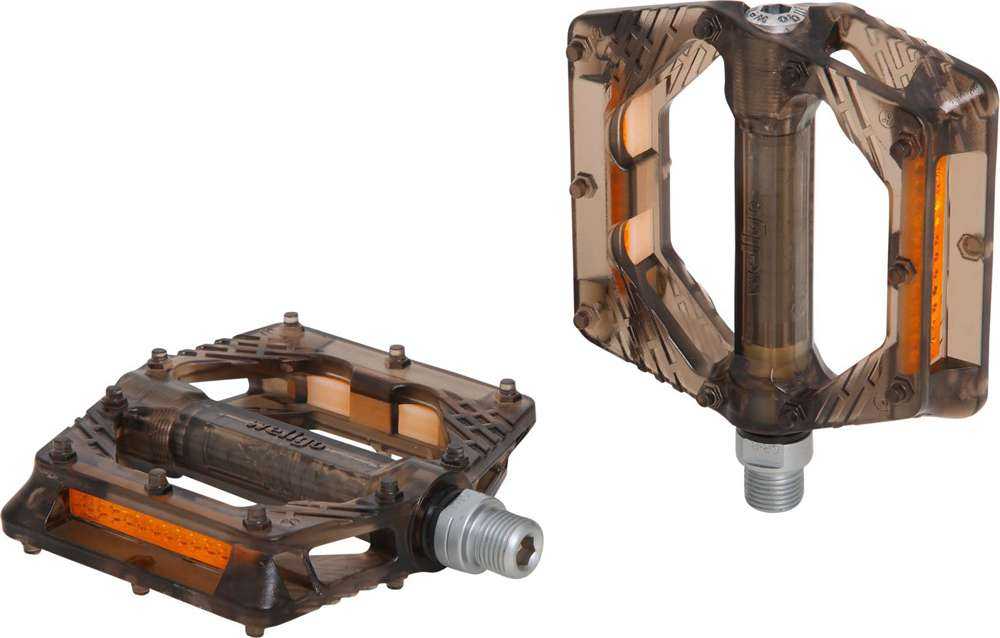

Wellgo MG-1

​Фото:https://beru.ru/

Практически добирается до лидеров рейтинга прекрасный образец инженерного искусства. Уникальный дизайн подчеркивается матовым белым или черным цветом, который завораживает при взгляде на него. Прочнейшая платформа педали wellgo mg 1 является продуктом точнейшего расчета, благодаря чему достигается максимальный комфорт и цепкость в самых сложных условиях. Комплект сменных шипов гарантирует отличную ремонтопригодность. В случае истирания можно просто перекрутить элементы и продолжить эксплуатацию. Прочная конструкция не была бы полноценной без качественных подшипников. Модель оборудована доработанной системой защиты элементов от попадания пыли и влаги, что значительно продлевает срок эксплуатации. Прочнейшая ось подразумевает, что скорее сломается шатун, чем педаль. Особая технология обработки металла гарантирует сохранение оптимальных характеристик даже спустя 5-7 лет активного использования.

Wellgo MG-1

Как разобрать, смазать и собрать заднюю и переднюю втулку велосипеда

Со временем все ломается или повреждается, этого ожидает каждый владелец велосипеда. В случае повреждения осевой системы колес можно справиться самостоятельно. Но как определить поломку или повреждение втулки?

Передняя втулка

• Велосипед едет не так быстро как раньше;
• Слышится характерный хрустящий звук подшипников;
• Смазка подтекает;
• Обзавелись трещиной в корпусе.

Чтобы избавиться от трещины нужно разобрать колесо, все остальные проблемы можно решить и без этого. Не каждый велосипедист может с этим справиться, поэтому во избежание неприятностей, лучше доверить это дело специалисту. Демонтаж спиц осуществляется на раз-два, а вот установить обратно не факт что получится. Для уверенных в своих силах велосипедистов мы предоставили алгоритм действий для самостоятельной разборки велосипедной втулки:

1. Демонтаж колес;
2. Подобрать нужный гаечный ключ и ослабить осевые гайки. Воспользовавшись съемником, вы легко снимите кассету на заднем колесе;
3. С помощью отвертки нужно поддеть подшипники и снять так, чтобы не потерять шарики;
4. Извлечь ось из корпуса;
5. Все элементы тщательно вытереть и положить на чистую тряпку.
