Какая крестовина подходит на кардан рено дастер?

Возврат карданного вала надлежащего качества

Качество товара регламентируются Государственным стандартом качества (ГОСТ) или техническими условиями производства (ТО), что указывается в соответствующей сопроводительной документации.

Согласно статьи 4 Закона «О защите прав потребителей» продавец обязан предоставить покупателю товар, пригодный для использования и соответствующий описанию, учитывая срок его годности и службы.

При соблюдении всех норм карданный вал является товаром надлежащего качества.

Срок обмена и возврата карданного вала надлежащего качества  — 14 дней.

Условия

Исходя и пункта 1 статьи 25 Закона «О защите прав потребителей» продавец обязан принять товар надлежащего качества при соблюдении следующих условий:

Основные

• Товар не был использован
• Товарный вид и упаковка сохранены
• Отсутствует нарушение ярлыков и пломб
• Наличие кассовых или товарных чеков

Если чек отсутствует, то возможен возврат, подкрепленный свидетельскими показаниями.

Порядок действий

Покупателю необходимо произвести следующие действия:

1. Составить заявление в 2-х экземплярах и передать его продавцу. Один экземпляр остается у покупателя, на нем ставится отметка о принятии заявления. Второй экземпляр остается у продавца.
2. Передать продавцу карданный вал в целой упаковке. При этом ярлыки и пломбы должны быть целы. После передачи в экземпляре покупателя ставится отметка о принятии товара.
3. Предъявить документ, подтверждающий покупку товара именно в этой торговой точке.
4. Предоставить документ, удостоверяющий личность.

В заявлении необходимо указать требование. То есть что необходимо, возврат денег или обмен товара. Продавец обязан в срок не более 3-х дней со дня подачи заявки удовлетворить это требование.

Отказ принятия заявления

В случае отказа продавца принять заявление необходимо его отправить в адрес магазина заказным письмом с уведомлением получения. При этом в качестве получателя должен быть руководитель торговой точки. ФИО руководителя можно найти в «Уголке потребителя», который есть в каждом магазине. Адрес получателя должен быть фактический, а не юридический.

Если срок возврата истек

Законом «О правах потребителя» четко определены сроки возврата. Решено, что 14 дней для принятия решения покупателем нужен ли ему товар достаточно.

Все действия по оформлению возврата такие же, как и для любой торговой точки. При отсутствии кассового чека допускается приложение к заявлению выписки из электронных платежей или квитанцию банка, которая подтверждает факт оплаты.

При таком возврате необходимо учитывать, что оплата возвращается за минусом транспортных затрат, которые понес продавец для доставки товара, но только в тех случаях, если она отдельно не оплачена.

Возврат организацией

При торговом сотрудничестве между организациями всегда заключается договор купли-продажи. В случае необходимости возврата товара он осуществляется в соответствии с данным договором.

В ряде случаев, при согласии продавца, заключается обратная сделка купли-продажи, согласно которой продавец и покупатель меняются местами.

Образец заявления на возврат

Заявление на возврат составляется в 2-х экземплярах в свободной форме. Текст должен содержать следующие данные:

Основные данные

• Информация о покупателе;
• Информация о продавце;
• Купленный товар;
• Дата покупки;
• Товарная категория;
• Должна быть указана причина возврата;
• Товарный вид при возврате;
• Требование обмена товара или возврата денежных средств.

Внизу заявления прописывается дата подачи и подпись с расшифровкой.

Бланк заявления (образец) на возврат товара надлежащего качества

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала
вторичной коробки переключения передач необходимо заменить разрушенные элементы.
При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.
Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник,
а при необходимости заменить промежуточную опору в сборе.
В случае разрушения подвесной опоры КВ замените её. Не упустите возможность использовать промокод Риобет казино на 150 фриспинов за регистрацию. Бесплатные вращения доступны каждому!
При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение

Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля,
смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях. Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала –
в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам
для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Связанные термины

• МКПП (механическая коробка передач)
• Задний мост
• АКПП (автоматическая коробка передач)

Как проводится замена крестовины

Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:

1. Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
2. Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
3. Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
4. Открутить крепление подвесного подшипника (две гайки).
5. Вытащить карданный вал из коробки передач (там шлицевое соединение).

После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.

Далее потребуется выполнить следующее:

необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;
после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка

Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела. В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее

Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.

Легко руками снимаются две противоположные чашки
Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник
Важно обратить внимание на наличие смазки под чашкой.
Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
Устанавливаются стопорные кольца.
Проделывается та же операция с другими концами крестовины.
Замена крестовины кардана закончена
Теперь можно его устанавливать назад. Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда

Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.

Причины и признаки неисправности, указывающие, что необходима замена крестовин на Рено Дастер

Как показала практика, на автомобиле Renault Duster наиболее подвержена износу задняя крестовина. Это связано с тем, что задний мост находится в постоянном движении, и крестовина работает под разными углами и с изменяющейся нагрузкой.

Рассмотрим основные факторы, которые оказывают разрушающее влияние на крестовинный узел:

• попадание влаги и мусора во внутреннюю полость подшипников через поврежденную манжету;
• повышенные вибрационные нагрузки вследствие нарушения балансировки карданного вала;
• постоянно изменяющийся угол работы крестовинного узла и большая нагрузка на него;
• естественный износ.

Эти факторы способны привести к двум основным неисправностям:

• заклинивание подшипников крестовины;
• полное разрушение подшипникового узла.

Есть несколько признаков, которые могут появляться при нарушении работоспособности крестовины:

• посторонние металлические звуки, обычно однократные звонкие щелчки при изменении скорости или в начале движения;
• вибрация.

В запущенных случаях, когда автовладелец плохо следит за своим автомобилем и не обращает внимания на тревожные симптомы, крестовина может развалиться полностью и разрушить посадочные отверстия в вилках или фланцах. В этом случае автомобиль полностью утрачивает работоспособность, а кардан приходится менять полностью.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

Карданная передача: Замена крестовины карданного вала

Крестовина карданного вала является одной из важнейших деталей карданной передачи. От качества изготовления и правильности установки карданной крестовины зависит не только эффективность передачи крутящего момента, но и безопасность на дороге. Именно поэтому, предприятия группы компаний Вилюй делают особый акцент на качество производимых крестовин. Ведь при малейшей неисправности крестовины карданного вала возникает дисбаланс, что может привести к выходу из строя других элементов машины.

При появлении стука при начале движения, переключении передач или резком разгоне, а также при появлении шума и вибрации машины при движении в определённом диапазоне скоростей – проверьте, возможно, требуется замена крестовины карданного вала. Причём быстрее изнашивается крестовина заднего карданного вала, которая крепится к фланцу ведущей шестерни главной передачи. Именно она более нагружена.

Конечно, данные симптомы могут означать не только выход из строя карданной крестовины. Поэтому необходимо провести первоначальную диагностику. Визуальным осмотром оцените повреждения манжет игольчатого подшипника крестовины и зазор. Взявшись одной рукой за карданный вал, а другой за фланец вращайте их в разные стороны. Появление люфта будет говорить о сильном износе детали. Но если износ не большой или повреждёна манжета одного из подшипников, определить это можно только сняв карданный вал.

Если крестовины карданного вала изношены или повреждены, их необходимо заменить во избежание разрушения других деталей машины. Помните, сэкономив на замене крестовины карданного вала, вы рискуете потратиться на замену всего карданного узла.

Замену карданных крестовин лучше доверить профессионалам и обратиться в специализированный сервис. Однако если вы решили самостоятельно устранить данную неисправность, то для замены необходимо приготовить инструмент и, естественно, купить новую крестовину карданного вала

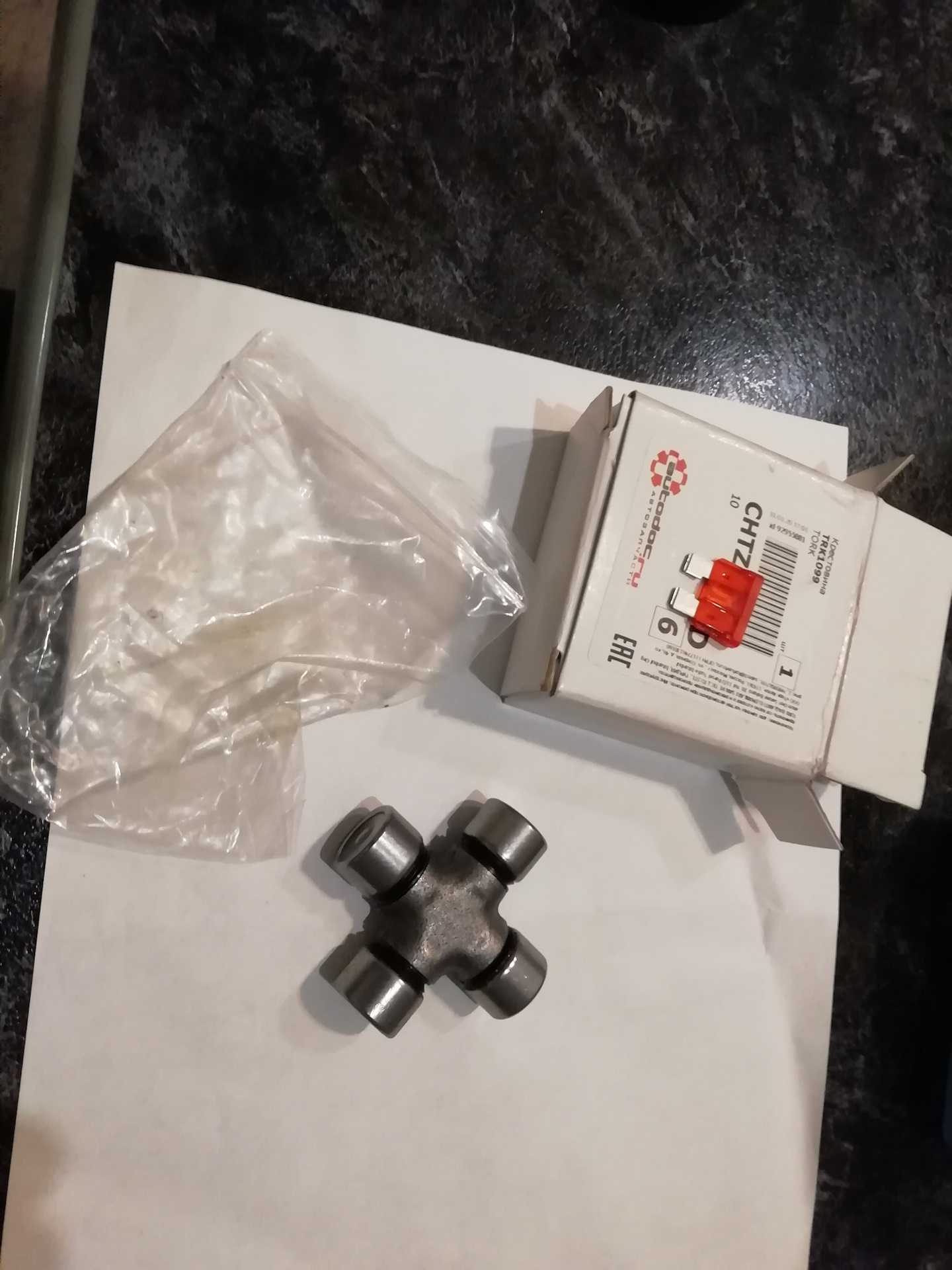

Обратите внимание, что карданные крестовины Вилюй поставляются в комплекте со стопорными кольцами (когда стопорение производится им). Это сделано для удобства клиентов и с целью безопасности, поскольку ставить старые стопорные кольца при замене крестовины кардана не рекомендуется!

Причины поломок карданного вала Renault Duster (Рено Дастер)

• Конструкторские недоработки или заводской брак. Если автомобиль гарантийный, подобные неисправности должны бесплатно устраняться в официальных дилерских центрах.
• Неаккуратная эксплуатация, дорожные аварии, интенсивные регулярные нагрузки. В таких ситуациях кардан на Дастер получает наиболее чувствительные повреждения.
• Естественный износ комплектующих. В данном случае неполадки устраняются заменой компонентов, выработавших эксплуатационный ресурс.

Ремонтировать агрегат следует на специализированной станции техобслуживания. Кустарный сервис недопустим независимо от серьезности повреждений.

Снятие карданного вала Рено Дастер

При необходимости замены крестовины, наружного подшипника или любого другого ремонта карданного подвеса Дастера необходимо полностью разобрать механизм. В этом нет ничего сложного:

• Установите Дастер на эстакаде или над гаражной ямой.
• С помощью ключа на 16 мм отверните болты, соединяющие карданный шарнир и фланец электромагнитной муфты. Если вы не можете добраться до любого из этих болтов с помощью гаечного ключа, поверните кроссовер немного вперед или назад, чтобы подвес повернулся и нужное крепление было в пределах досягаемости.
• Сдвиньте вал по направлению к передней оси, чтобы снять кольцо, центрирующее фланец вилки с соединительным фланцем.
• Подвесьте карданный подвес на проволоке или веревке под днищем, чтобы он не упал.
• Головкой на 13 открутите 2 болта крепления кронштейна промежуточной опоры.
• Теперь вам нужна головка на 16 мм и удлинитель кривошипа. С их помощью откручиваем болты крепления переднего карданного шарнира к фланцу на вторичном валу раздаточной коробки.
• Переместите карданный подвес назад, чтобы разделить части.
• Трансмиссия Duster 4×4 удалена. Теперь можно приступать к его ремонту или установке нового в обратном порядке.

Особенности сборки

Существует и несколько тонкостей, касающихся обратной сборки карданного вала. Этот элемент крайне важен для комфортного и эффективного использования автомобиля, а это значит, что сборка должна проводиться максимально профессионально.

В процессе сборки недопустимо нанесение повреждений чашкам карданного вала и самой крестовине

Это очень тонкие элементы, работать с которыми следует очень осторожно и аккуратно, соблюдая все правила. Разумеется, лучше всего с этим справятся профессионалы.
Обратная сборка осуществляется только с соблюдением меток, указывающих на исходное положение составных частей кардана, относительно друг друга

По окончании сборки обязательным условием является проверка кардана на балансировочной установке. Именно поэтому самостоятельная замена крестовин может быть фатальной для узла в целом, ведь кустарно найти малейшие отклонения от оси просто невозможно.

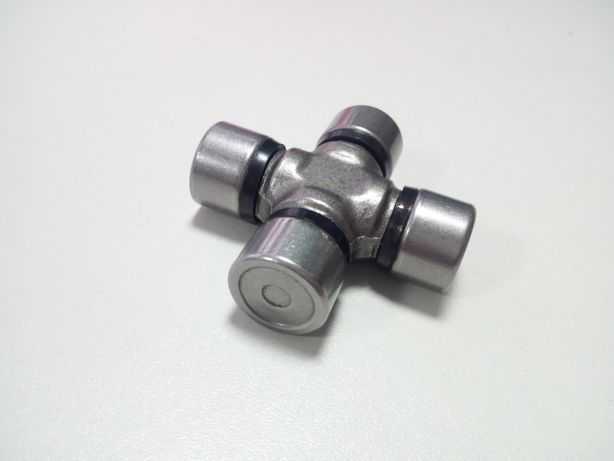

Крестовина — карданный вал

Крестовины карданных валов устанавливают так, чтобы масленки были обращены в сторону двойной вилки и навстречу друг другу.
 

Карданная передача автомобиля ЗИЛ-431410.

У крестовин карданных валов в процессе эксплуатации изнашиваются шипы по длине и диаметру. Износ торцов шипов крестовин определяют измерением расстояния между ними. При размере меньше допустимого крестовины бракуют. Износ шипов по диаметру устраняют наплавкой их в углекислом газе с последующим шлифованием до размера по рабочему чертежу.
 

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.
 

Игольчатые подшипники крестовин карданных валов, снабженных пресс-масленками, разрешается смазывать только жидкими трансмиссионными маслами.
 

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.
 

Штамповку поковок крестовин карданных валов, корпусов газосварочной аппаратуры и других подобных поковок проводят в блоках штампов с разъемными матрицами, которые в процессе штамповки раскрываются по плоскости разъема на 0 2 — 0 5 мм.
 

После установки стопорных колец крестовина карданного вала рулевого управления должна свободно проворачиваться во втулках от усилия руки без ощутимого осевого люфта.
 

Сущность процесса термической обработки крестовин карданного вала, изготовляемых из стали 58 но ГОСТ 1050 — 74 или стали 45 и 50 с ограничением содержания углерода ( селект) и регламентацией по величине зерна, заключается в их сквозном индукционном нагреве с частотой 2400 Гц до 830 — 840 С и двукратном дозированном охлаждении при регламентированной паузе между первым и вторым охлаждениями. Теплота, сосредоточенная в объеме детали, обеспечивает после первого охлаждения более высокий отпуск галтелей шипов.
 

При этом зев динамометрического ключа прибора накладывают на крестовину карданного вала, указатель закрепляют зажимом на шейке отражателя ведущего вала главной передачи, а шкалу на фланце заднего моста.
 

Этим же институтом созданы автоматы для сборки штанги толкателя и крестовин карданного вала. Первый автомат осуществляет установку деревянной вставки в металлическую трубку и запрессо вывает с обоих концов наконечники. Производительность установки 500 узлов в час, что в 5 раз больше, чем собирает сборщик вручную. Во втором автомате обоймы сальников и пробковые сальники устанавливаются на четыре пальца крестовины.
 

Игольчатые подшипники находят широкое применение в узлах с колебательным движением — крестовины карданных валов ( рис. 6), опоры кулис, поршневые головки шатунов и пр.
 

Для смазывания тяжело нагруженных подшипников качения и скольжения, тросов, крестовин карданных валов, пальцев гусеничных траков и других узлов трения, работающих в условиях высокой влажности и запыленности. Применяются в автомобилях, экскаваторах, бульдозерах, тракторах, вибрационных машинах, подъемном оборудовании.
 

При работе карданной передачи могут возникнуть следующие неисправности: износ подшипников, крестовины карданного вала и шлицевого соединения, изгиб или скручивание карданного вала. Признаком неисправности карданной передачи являются неплавность ( рывки) при трогании автомобиля с места или при переключении передач и повышенный шум при работе карданной передачи. Износ подшипников и крестовин происходит главным образом из-за повреждения сальников комплексного уплотнения и определяется по увеличенному люфту в шарнире. Изношенную крестовину вместе с подшипниками необходимо заменить. Повышенный шум при работе карданной передачи свидетельствует об износе шлицевого соединения. Изношенные детали необходимо заменить. Биение карданного вала при вращении свидетельствует о том, что вал погнут. Погнутый вал необходимо выправить.
 

Схема пласти.

Распространенные неисправности карданного вала

Встречается на автомобилях со шлицевым соединением, расположенном в коробке или раздатке.

Причины появления протечки:

1. Протечка масла происходит вследствие дефекта сальника в коробке. Уплотнительное кольцо со временем дубеет, образуя щель между подвижным штоком кардана и сальником. Устраняется заменой сальника в коробке, раздатке.
2. Нарушение зеркала на подвижном штоке (шлицевом соединении) карданного вала. Появление на шлицах заусениц или шероховатостей. Лечиться заменой шлицов. Как временный вариант заусенцы можно зачистить шкуркой «нулевкой», уменьшающий протечку.

Тяжелые удары или стук сразу после включения коробки передач, вибрация при наборе скорости

Основная причина ударов или стуков при нагрузке на карданный вал – люфт!

1. Наиболее распространённой причиной является неисправность крестовины карданного вала. При ее разрушении появляется сильный люфт и, как следствие — удары. Необходима замена крестовины.
2. Ослабление затяжки болтов карданного вала. Внимательно осмотрите все болты и надежно затяните. Если болты не трогали ближайшее время, то проблема не в них.
3. Сильно изношены подвижные шлицы карданного вала. Для устранения неисправности, производиться замена шлицов кардана.
4. Сильный люфт в комплекте под подшипник. Обычно сопровождается частой заменой подшипника карданного вала. Лечиться установкой комплекта под опору.

Периодическое или постоянное наличие скрипа

Периодический скрип возникает при нажатии на педаль газа, а при движении накатом пропадает. В некоторых случаях появление скрипа зависит от температуры на улице, а также угла работы шарнира – крестовины или шруса.

1. Заклинило крестовину карданного вала. Как правило, сопровождается наличием ржавых подтеков на крестовине. Шприцовка не поможет. Заклинивание означает, что произошла деформация подшипника стакана. Следующим этапом будет ее разрушение. Необходимо как можно быстрее заменить шарнир.
2. Подклинивает Шрус кардана в рабочем диапазоне. Перебрать, внимательно осмотреть на наличие выработки и смазать, если не поможет — заменить.

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

• надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
• ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
• лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
• хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
• контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
• длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
• возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Основные причины вибрации и ее устранение

Можно выделить несколько причин возникновения вибрации от карданного вала:

• неисправность подвесного подшипника;
• неисправность крестовины;
• разбитие шлицевого соединения;
• повреждение самого кардана.

Что делать, если обнаружена вибрация, крестовина заднего кардана или переднего не в порядке? Чтобы избавиться от вибрации, необходимо заменить неисправную деталь на новую. Если проблема заключается в крестовине, то для начала с автомобиля снимается карданный вал. При помощи специальных съемников извлекается крестовина. После замены на новую сборка проводится в обратном порядке

Важно соблюдать заводское положение скользящих вилок. Иначе проблема решена не будет, ведь вибрация только усилится из-за дисбаланса карданного вала

Если вибрация кардана после замены крестовин возникла снова, то придется опять производить разбор, чтобы собрать кардан в правильном положении. Чтобы избежать неправильной сборки, необходимо поставить метки на обеих половинах.

Так как вибрация может возникать не только из-за крестовин, то при диагностике важно осмотреть и другие детали. Проблема может заключаться в том, что разбилось шлицевое соединение

Чтобы определить дальнейшее направление ремонта, нужно понять степень люфта. При очень сильном люфте производится полная замена карданного вала, так как ремонтировать его уже бесполезно. Если же люфт незначителен, то необходимо снять вал и разъединить шлицевое соединение, не забывая сделать насечки, чтобы в дальнейшем провести правильную сборку. Шлицы необходимо очистить от грязи, ржавчины, остатков смазки. После этого заменяется резинка, кардан собирается и устанавливается на место. Завершающий момент – закачивание смазки через специальный штуцер. Делать это нужно до того, как из-под грязеоотталкивающего пыльника не появится смазка.

Часто причина вибрации заключается в подвесном подшипнике. Его неисправность также может сопровождаться гулом. Он сообщает о том, что деталь явно пришла в негодность. В большинстве случаев необходимо заменить подвесной подшипник в сборе. Для этого проводится демонтаж карданного вала, после чего разбирается крестовина и откручивается скользящая вилка. Часто замена подвесного подшипника сопровождается и заменой крестовины, потому что ее проблематично бывает собрать в исходное положение. После установки новых деталей производится сборка в обратном порядке, причем должно строго соблюдаться заводское положение фланцев, скользящих вилок. В противном случае опять возникнет проблема с вибрацией, описанная выше.

Вибрация может возникать и из-за того, что подвесной подшипник после замены не был отцентрован. Отцентровка подшипника проводится на автомобиле, который находится на подъемнике. Для этого необходимо ослабить крепежи до той степени, чтобы деталь свободно ходила в разные стороны. Человек за рулем плавно доводит стрелку спидометра до 100 км/ч на четвертой передаче, выжимает педаль сцепления и отпускает педаль газа. После этого нужно дождаться полной самостоятельной остановки колес и заглушить автомобиль. Далее крепежи подвесного подшипника затягиваются. При использовании такого метода вибрация обычно исчезает.

Не исключено возникновение вибрации и из-за механического повреждения карданного вала в процессе наезда на большое препятствие: пень, бордюр, колодец. В такой ситуации придется менять либо поврежденную часть, либо весь карданный вал в сборе. Определяются дальнейшие действия только при полном осмотре деталей.

Как заменить крестовину карданного вала

При возникновении характерных постукиваний из-под авто и вибраций в салоне, есть вероятность, что придется менять крестовину карданного вала. Опытный водитель всегда заметит непривычную работу автомобиля, тогда как новичкам рекомендуется проходить регулярную диагностику на СТО.

Самостоятельная диагностика

Проверить состояние карданного вала можно самостоятельно. Для этого понадобится установить автомобиль на «яму» и провести тест: одной рукой удерживать вал, а другой — фланец ведущей шестеренки редуктора, при этом пытаться провернуть их друг к другу. При возникновении даже небольшого люфта, причина неисправности кроется в крестовине.

Важно: при работах с крестовиной карданного вала рекомендуется отметить вилки крестовин, чтобы последующий монтаж прошел без проблем

Как снять и установить крестовину кардана

Первым делом острыми плоскогубцами убирают стопорные кольца. Посредством молотка и мягкой выколотки снимают подшипники из вилки.

В ходе выдавливания подшипников могли образоваться заусеницы, которые следует убрать напильником. Пазы и посадочные отверстия очищаются посредством мелкой «наждачки».

Во вторую очередь устанавливают новую крестовину, для чего снимают обе чашки, заправляют новую деталь в «ушко» и надевают одну чашку, при этом важно не рассыпать иголки. При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал

При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал.

Третьим шагом становится — запрессовка чашек, для чего крестовину сдвигают в сторону чашки и действуют аналогично вышеописанным манипуляциям. Согласно заверениям специалистов. Вторую чашку устанавливать сложно, но доступно.

Важно: при установке крестовины кардана обязательно нужно смазать детали, кроме самих шипов, так как может образоваться воздушная подушка. Рекомендации по демонтажу и установке крестовины кардана

Рекомендации по демонтажу и установке крестовины кардана

При сборке шарниров важно исключить перекосы, иначе вновь придется снимать крестовину. При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину

При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину.

Монтаж кардана производится в обратном порядке, при этом стоит воспользоваться оставленными метками. Чтобы определить кардан в муфту на шлицы нужно слегка пристукнуть по торцу фланца.

В список инструментов, необходимы для замены крестовины карданного вала входит молоток, плоскогубцы, рожковые и торцевые ключи, отвертки и металлическая выколотка из меди или алюминия.

Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.

Смотреть все фото новости >>

Что влияет на срок службы узла

Причины поломок могут быть как банальные – например, износ из-за выработки ресурса, так и специфические – нехватка водительского опыта у автолюбителя.

Среди самых частых причин мастера выделяют:

• наезды на препятствия на высокой скорости, а также резкие старты с места;
• неровные дороги (частая езда по ним в несколько раз быстрее выводит кардан из строя);
• отсутствие смазки в местах соединений.
• износились крестовины, подшипники, уплотнители.

Отдельно стоит сказать об установке кардана после его выхода из строя. В этом отношении имеется риск:

• приобрести и установить детали с браком, бывшие в употреблении или разбалансированный вал.
• воспользоваться услугами мастеров, не дающих гарантию на свои услуги. Хуже всего, если это самоучки, не имеющие ни опыта, ни оборудования.

Важно! Покупая вал или комплектующие через третьи руки, на рынке или в Интернете, имеется серьезная опасность потратить деньги впустую. Кардан может быть установлен и даже проработать какое-то время, однако в скором времени брак обязательно появиться и вместо мнимой экономии вы получите дополнительные расходы и потерю времени
