Какой коллектор для теплого пола выбрать

Как выбрать

Прежде чем остановить свой выбор на использовании распределительного коллектора в системе отопления вашего дома необходимо учесть определённые обстоятельства, связанные с приобретением и соответствующими монтажными работами, а именно:

  1. Высокая стоимость. Спору нет, что данная технология очень качественная, удобная, а также способна увеличить продуктивность отопительных приборов в разы, но в тоже время она и самая дорогостоящая среди всех существующих на данный момент устройств. Это связано как с использованием металла высшего качества. так и с дополнительным приобретением различных деталей, арматуры и оборудования из чего выплывает следующий нюанс;
  2. Циркуляционный насос и другие приборы. Коллекторная система будет функционировать только при наличии циркуляционного насоса. дополнительной арматуры под каждый контур, кранов, заглушек и подобранного коллекторного шкафа;
  3. Монтажные работы. Установка такой системы достаточно сложная и требует определённого времени и финансовых возможностей, особенно если подключение будет производиться к системе «теплый пол ». Всё это может привнести определённый дискомфорт, если дом уже обустроен, а не находится на этапе строительства.

Если же вышеперечисленные моменты не являются для вас первостепенными, и вы готовы с ними смириться, можно приступить к непосредственному выбору распределительного коллектора отопления. Обратить внимания следует не столько на материал, из которого он изготовлен, сколько на технические параметры, которые перечислены ниже:

При выборе коллектора обращайте внимание на технические характеристики

максимально допустимое давление системы. которое может выдержать оборудование;

  • примерный расчёт потребления электрической энергии устройством;
  • количество контуров соответствующее всем отопительным прибором дома;
  • уровень пропускной способности распределительного коллектора;
  • потенциальная возможность добавления необходимых контуров в случае увеличения отопительных приборов;
  • наличие разнообразных автоматических вспомогательных устройств ;
  • репутация фирмы производителя.

Будет просто замечательно, если вы разбираетесь во всём вышеперечисленном, но как показывает практика, наиболее правильный расчёт всех параметров могут произвести лишь специалисты в данной области, которые помогут не только с выбором, но и с последующим налаживанием работы системы.

Критерии выбора клапанов

Трехходовой клапан в коллекторе позволяет поддерживать нужную температуру теплоносителя

Если циркуляционный насос регулирует объем подачи рабочей жидкости, то регулирующий клапан ограничивает жидкость по температуре. Автономный котел выдает теплоноситель с температурой 95 градусов. В системе отопления вода ненамного холоднее — 80—90 градусов. Нормальная температура жидкости в обогреваемых полах составляет 35-55 градусов. Регулирующий термостат определяет температуру потока рабочей среды и дает команду клапану на открытие отверстия с обратного хода. Подпитываясь прохладной водой, температура понижается. По достижении в трубах температуры 55 градусов циркуляционный насос отключается от сети термостатом, после чего снижается объем проходящего теплоносителя.

Трехходовой клапан представляет собой агрегат с 1 выходом и 2 входами. Затвор клапана открывается датчиком температуры, находящимся в клапане.

При выборе клапана учитываются показатели:

  1. Объем помещения для обогрева. Маленькие комнаты не требуют сложных узлов с автоматикой. Балконы, туалеты, коридоры легко работают под присмотром простейших приборов. Обогрев больших территорий требует автоматического клапана со встроенным датчиком температуры открытия диафрагмы.
  2. Объем пропускаемой жидкости. Этот показатель определяется при написании проекта системы отопления. Клапан должен отвечать требованиям пропуска жидкости. В противном случае он выйдет из строя.
  3. Диаметр сечения для подключения к трубам отопления. При разных показателях применяются переходники.
  4. Материал изготовления. Качественные клапаны изготавливаются из бронзы или латуни — материалов с небольшим коэффициентом расширения. Они не меняют свойства при контакте с горячим теплоносителем.

Перед установкой клапан подлежит проверке — устанавливается минимальное значение температуры регулирующего кольца и пропускается поток горячей воды. Исправный клапан этот поток обязан перекрыть.

Отопление жилых домов с двумя и более этажами предполагает использование нескольких водяных контуров отличающейся длины. Связка трехходового клапана и сервопривода с контроллером позволяет подавать горячий теплоноситель в определенное помещение или отправлять на подогрев.

Изначально сервопривод для отопления в комплект не входит. Но наличие сервомотора позволяет регулировать температуру в зависимости от времени суток.

Для клапана с электродвигателем пусковыми механизмами являются электромагниты или маломощные серводвигатели.

Сравнение латунного и нержавеющего коллектора

Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.

К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.

Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены

Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.

При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.

Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.

Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.

Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается

К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.

Это же касается и коррозий, так как данные повреждения возникают из-за взаимодействия частиц с разными потенциалами (латунь и железо) — что впринципе маловероятно. Ещё одна причина коррозий — блуждающие токи. Они возникают из-за контакта провода заземления с металлической частью коллекторного блока. Коллектор из нержавеющей стали из-за незначительных недостатков уступает латунному в цене.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Этапы изготовления распределительной гребенки

Составление проекта отопления

При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.

  • Сколько веток отопления будет подходить к отопительному котлу.
  • Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
  • Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
  • Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
  • Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
  • Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
  • Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
  • Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.

Процесс изготовления

Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.

Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.

На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.

Устройство и виды расходомера

Номинально расходомер для теплого пола предназначен для измерения расхода теплоносителя, то есть он фиксирует объем теплоносителя, который проходит через точку подключения в единицу времени. Этот измерительный прибор еще называют ротаметром.

В продаже имеются ротаметры разных моделей. Есть такие, что выполняют одну только функцию измерения. Для такого ротаметра дополнительно устанавливают перекрывной вентиль. Такой узел регулируется вручную. При настройке системы оператор прикрывает или приоткрывает вентиль в зависимости от показаний расходомера. Есть разнообразные модели с вмонтированным вентилем. Некоторые из них позволяют осуществлять автоматическое регулирование потока теплоносителя.

В системах теплых полов обычно используют поплавковые ротаметры. В металлическом или пластиковом корпусе находится прозрачная поликарбонатная колба. Скорость циркуляции теплоносителя определяется поплавком, находящимся внутри колбы. Принцип работы его основан на скорости всплывания поплавка в постоянно поступающей и топящей (обтекающей) его жидкости. Эту схему можно назвать вечно всплывающим поплавком. Пружина пытается вернуть поплавок на место. Чем сильнее поток, тем больше притапливается поплавок.

Поплавковый ротаметр вкручивается вертикально на подающем коллекторе. Классическая схема комплектации гребенки (коллекторов) – это расходомеры с вентилями на подающем коллекторе и термостаты на обратном.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Коллекторные системы отопления – экономия энергии и топлива

Коллекторные схемы имеют очевидные преимущества перед традиционными:

  • Возможность точно установить и стабильно поддерживать заданную температуру в каждом помещении либо зоне.
  • Экономия топлива за счёт правильного распределения тепловых потоков.
  • Применяются трубы малых диаметров, которые несложно спрятать в стяжку.

Единственный недостаток коллекторной системы — несколько большая стоимость за счёт высокого расхода труб.

Распределительные коллекторы устанавливают не только в доме или в квартире, но и в централизованной котельной, теплоузле многоквартирного дома. Контурами в данном случае являются квартиры или отдельные здания. Наибольший экономический эффект при высоком тепловом комфорте наблюдается в разветвлённых системах отопления, где тепловые потоки ступенчато распределяются через коллекторы, а каждый из контуров имеет свой циркуляционный насос и комплекс автоматики.

Двухступенчатая коллекторная схема частного жилого дома, включающая в себя пять коллекторов. В котельной расположена гидрострелка, а на каждом из двух этажей — гребёнки радиаторной разводки и тёплых полов

Как выбрать распределительный коллектор

Гребёнки распределительных коллекторов конструктивно схожи: внутренний диаметр, размеры резьбы на штуцерах стандартные. Подключение может быть рассчитано на несколько типов труб и присоединительных диаметров. Отличается количество штуцеров, их число может быть от 2 до 12. Гребёнки без проблем можно соединять между собой, набирая необходимое количество отводов, если готового элемента в продаже нет. Коллектор для тёплого пола должен иметь устройства регулировки потока и температуры на каждой ветке. Ручные или автоматические — вопрос комфорта и цены. Для радиаторов это необязательно — управление можно установить на самой батарее. Автоматику можно добавить или заменить и позже, если понадобится.

Какому материалу отдать предпочтение

По материалу, из которого изготовлены гребёнки, коллекторы бывают следующих видов:

Стальные (нержавеющая сталь) — чрезвычайно долговечные (практически вечные) и весьма дорогие. Для тех, кто не привык и имеет возможность не экономить на качестве. Гребёнки из нержавейки способны выдерживать большое давление и использоваться в технологических системах пищевого производства (молочные продукты, соки, питьевая вода и т.д.).

Коллектор из нержавейки для радиаторной разводки с регулировочными вентилями, воздухоудалителем и накидными гайками с торца для шарового крана

Латунные — имеют высокие характеристики при относительно умеренной цене. Наиболее популярный тип.

Полимерные гребёнки — недороги, но уступают собратьям из металлов по всем характеристикам.

При желании из пластика несложно собрать распределительный коллектор отопления своими руками.

Вполне аккуратный самодельный коллектор отопления, собранный из стандартных тройников, обойдётся совсем недорого. Однако время на его изготовление придётся потратить

Встречаются умельцы, изготавливающие коллектор для отопления своими руками из обычного металла, но это спорное решение. Во-первых, в систему неизбежно попадает ржавчина, во-вторых, это весьма трудозатратно.

В заключение отметим, что от качества проектирования и монтажа будет зависеть не только тепловой комфорт вашего дома, но и экономичность системы отопления. Чтобы вложенные вами средства были использованы с максимальным толком, доверяйте эти работы только опытным, проверенным мастерам.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

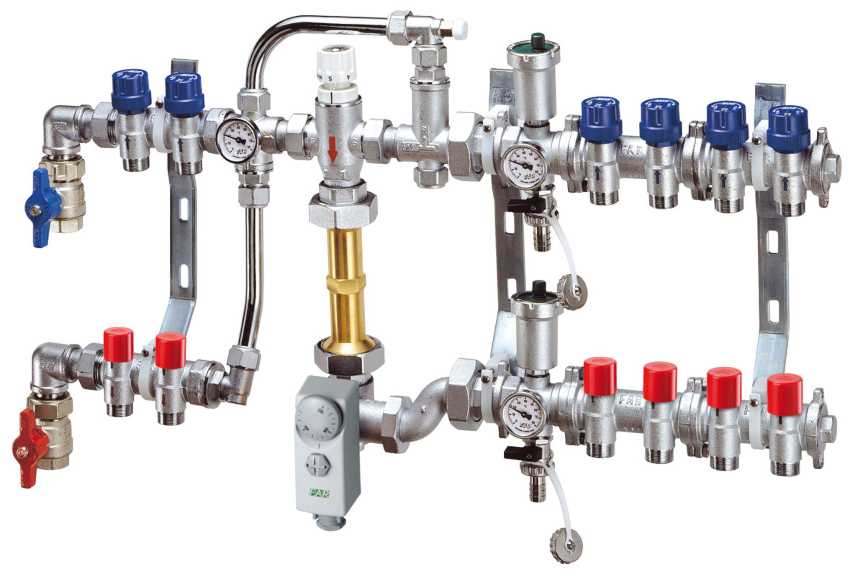

Устройство коллекторной группы теплых полов

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото

Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители


Пластмассовые распределители с установочным комплектом

Достоинства и недостатки распределительного коллектора для системы отопления

Коллекторный вариант системы отопления имеет свои положительные и отрицательные стороны. Такая гребенка способна обеспечить равномерное распределение тепла и поддержание необходимой температуры теплоносителя во всех отопительных приборах. При этом существует возможность организовать снижение температуры в случае надобности.

Осуществляя регулировку коллектора отопления, можно не только контролировать температуру, но и полностью отсекать любое ответвление, что позволяет предотвратить холостую отдачу тепла. Это особенно удобно для большого дома, где некоторые комнаты не используются для проживания. Регулировка системы выполняется из шкафа для коллектора отопления.

Распределительный коллекторный узел характеризуется простотой монтажа и ремонта. При поломке одной из деталей системы достаточно будет отсечь поврежденное ответвление посредством регулирующего устройства. Гребенка для отопления имеет привлекательный внешний вид, что позволяет расположить устройство в любом удобном месте.

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частного дома

К недостаткам гидроколлектора можно отнести высокую стоимость конструкции, что связано с дороговизной материала, из которого изготовлено изделие. Качественная фурнитура также является довольно дорогостоящей. Однако стоимость монтажных работ сведена к минимуму, что связано с простотой конструкции.

Полноценно и эффективно система отопления будет работать только в комплекте с циркуляционным насосом, работа которого повлечет за собой дополнительные затраты на электроэнергию.

Устройство гребенки предполагает большое количество ответвлений для каждого прибора отопления, для которого устанавливается отдельная труба. Это увеличивает трудоемкость монтажа и общую стоимость всей системы.

Типы коллекторов

Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.

В перечень распространенных вариантов входят коллекторы:

  • с фитингами для подсоединения контуров;
  • с кранами интегрированного типа;
  • с вентилями для регулирования воды.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа
